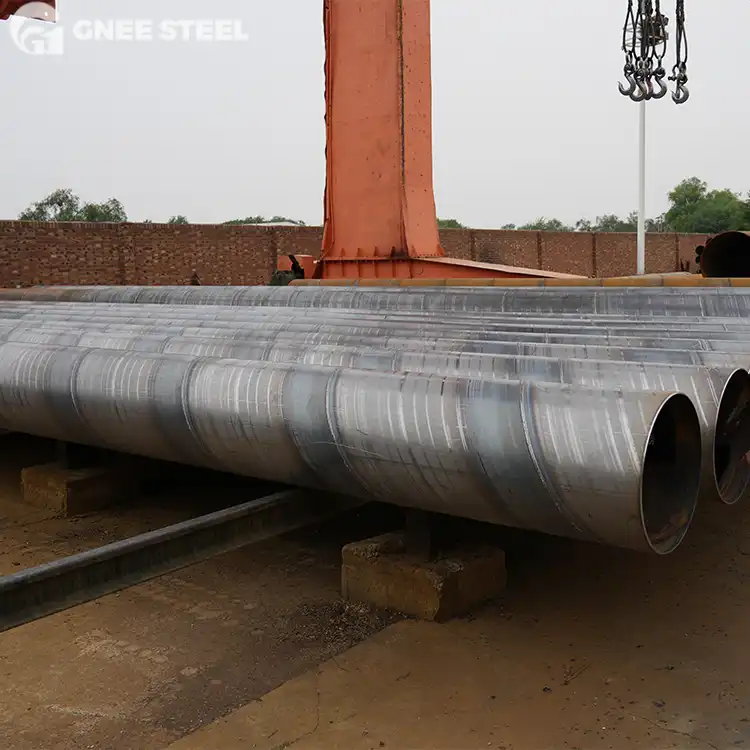

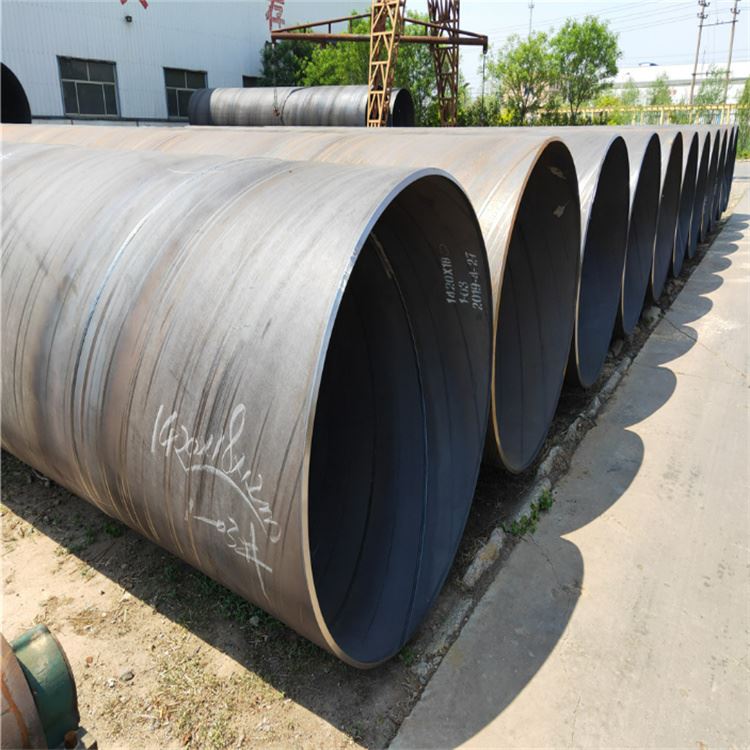

الأنابيب الملحومة اللولبية API 5L L415N
يشير API 5L L415N إلى درجة محددة من الفولاذ في معيار API 5L، وعندما يرتبط بأنبوب ملحوم حلزوني، فإنه يشير إلى أنبوب خط مصنوع من الفولاذ مع قوة إنتاج لا تقل عن 415 ميجا باسكال (MPa).
Gnee Steel (Tianjin) Co., Ltd. هي واحدة من الشركات المصنعة والموردة الأكثر موثوقية للأنابيب الملحومة اللولبية api 5l l415n في الصين، كما تدعم الخدمة المخصصة بسعر منخفض. مرحبًا بكم في الأنابيب الملحومة الحلزونية api 5l l415n المخفضة بالجملة للبيع هنا من مصنعنا. اتصل بنا للحصول على عينة مجانية.

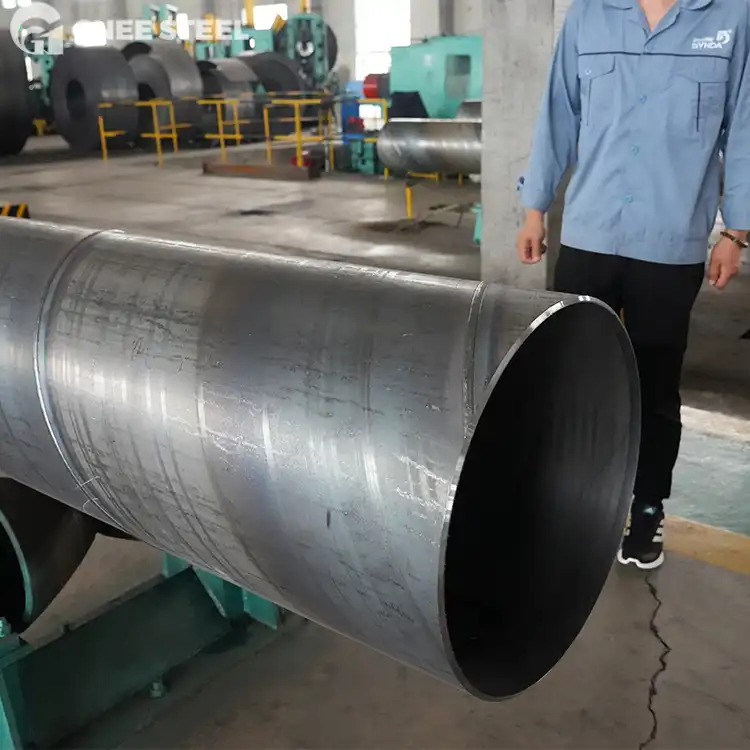

ما هي الأنابيب الملحومة اللولبية API 5L L415N؟
أبي 5L L415Nهي درجة-أنبوب خط عالي القوة تعادلايزو 3183 L415وأستمX60.
L415:يمثل الحد الأدنى من قوة الخضوع415 ميجا باسكال.
N:يشير إلى حالة التسليمتطبيعأوالتطبيع شكلت. تعمل هذه المعالجة الحرارية على تحسين بنية الحبوب وتحسين المتانة وقابلية اللحام.
دوامة ملحومة (SSAW):يتم تصنيعها باستخدام تقنية اللحام القوسي المغمور الحلزوني. وهذا يسمح بإنتاج أنابيب ذات قطر كبير- من ملفات فولاذية أضيق، مما يوفر حلاً فعالاً من حيث التكلفة-لخطوط أنابيب النقل لمسافات طويلة-.
من 219 مم إلى 2032 مم: نقوم بتصنيع أنابيب SSAW ذات قطر كبير- وفقًا لمواصفات مشروعك الدقيقة.قم بتنزيل مخطط الحجم والوزن الكامل الخاص بنا!
جدول مواصفات API 5L L415N
| ميزة | تفاصيل |
| معيار | API Spec 5L (الإصدار 46) / ISO 3183 |
| درجة | L415N (يعادل X60N) |
| مستوى البولندي | بسل 1 و بسل 2 |
| حالة التسليم | تطبيع (ن) |
| عملية اللحام | SSAW (اللحام القوسي المغمور الحلزوني) |
| طلب | نقل-الغاز والنفط والمياه عالي الضغط |
التركيب الكيميائي والخواص الميكانيكية
التركيب الكيميائي (%) - الحدود القصوى لـ PSL 2
| درجة | C | من | سي | P | S | V | ملحوظة | تي |
| L415N | 0.24 | 1.40 | 0.45 | 0.025 | 0.015 | 0.09 | 0.05 | 0.04 |
الخواص الميكانيكية
| درجة | قوة الخضوع (MPa) | قوة الشد (ميغاباسكال) | النسبة (Y/T) | استطالة |
| L415N | 415 – 565 | 520 – 760 | أقل من أو يساوي 0.93 | لكل صيغة API 5L |
مخطط الأبعاد (الأحجام الشائعة لـ SSAW)
الأنابيب الحلزونية معروفة بأقطارها الكبيرة.
| الحجم الاسمي (بوصة) | التطوير التنظيمي (مم) | سمك الجدار القياسي (مم) |
| 8" | 219.1 | 6.4 – 12.7 |
| 12" | 323.9 | 6.4 – 15.9 |
| 20" | 508.0 | 7.9 – 22.2 |
| 32" | 813.0 | 9.5 – 25.4 |
| 48" | 1219.0 | 12.7 – 30.0 |
| 80" | 2032.0 | 15.9 – 40.0 |
مخطط تصنيف الضغط (تمثيلي)
يعتمد ضغط العمل المقدر على 72% SMYS (عامل التصميم القياسي).
| التطوير التنظيمي (مم) | سمك الجدار (مم) | ضغط الاختبار المقدر (MPa) |
| 508.0 | 9.5 | 11.5 |
| 813.0 | 12.7 | 9.8 |
| 1016.0 | 15.9 | 10.3 |
مخطط الوزن (كجم/م2)
الصيغة: W=(OD−t)×t×0.0246615
| التطوير التنظيمي (مم) | بالوزن (8.0 ملم) | بالوزن (10.0 ملم) | بالوزن (12.0 ملم) | الوزن (16.0 ملم) |
| 406.4 | 78.60 | 97.76 | 116.72 | 154.04 |
| 610.0 | 118.77 | 147.97 | 176.97 | 234.38 |
| 1016.0 | 198.87 | 248.10 | 297.12 | 394.60 |
تفاوتات القطر الخارجي (OD).
| حجم جسم الأنبوب (د) | التسامح OD (جسم الأنابيب) | التسامح OD (نهاية الأنبوب) |
| < 610 mm (24") | ± 0.0075 D | ± 0.005 عمق (الحد الأقصى ±1.6 مم) |
| أكبر من أو يساوي 610 ملم (24 بوصة) | ± 0.01 D | ± 1.6 ملم |
متطلبات الاختبار
للامتثال لـ API 5L PSL 2، يضمن GNEE الاختبارات التالية:
الاختبار الهيدروستاتيكي:تم اختبار 100% من الأنابيب لضمان عدم التسرب.
NDT (الاختبار-غير المدمر):اختبار -الأشعة السينية أو الموجات فوق الصوتية لدرزة اللحام بأكملها.
اختبار الشد:التحقق من العائد وقوة الشد.
اختبار تأثير CVN:(بالنسبة لـ PSL 2) اختبار الصلابة عند 0 درجة أو -20 درجة.
اختبار الانحناء الموجه:التحقق من سلامة اللحام.
التفتيش البصري والأبعاد:ضمان جودة السطح ودقة الحجم.

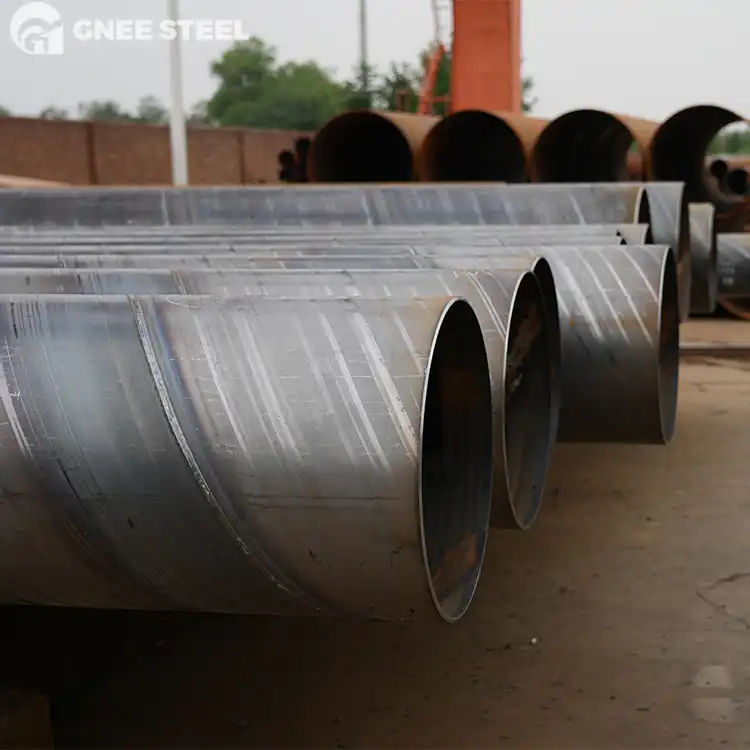

مصنع الأنابيب API 5L L415N SSAW
API 5L L415N SSAW التعبئة والتغليف والشحن
التعليمات
ما هي أنابيب API 5L؟
أنابيب API 5Lيشير إلى الأنابيب الفولاذية المصنعة وفقًا لـمعهد البترول الأمريكي (API)مواصفات لأنبوب الخط. وهو المعيار العالمي للأنابيب المستخدمة لنقل النفط والغاز الطبيعي والمياه بأمان عبر مسافات طويلة.
ما الفرق بين API 5L وA106؟
API 5Lهو المعيار العالمي لأنابيب خطوط النقل(النفط والغاز والمياه) ويتضمن كلا من الخيارات الملحومة وغير الملحومة، في حينأستم A106هو بدقة لأنابيب الصلب الكربوني غير الملحومةمصممة لخدمة -درجة الحرارة المرتفعة والضغط العالي-(كما هو الحال في المصافي ومحطات الطاقة والغلايات الصناعية). باختصار، يركز API 5L على كفاءة ومتانة نقل الطاقة لمسافات طويلة-، بينما يركز A106 على الاستقرار الهيكلي تحت الحرارة الشديدة.
